全自動抗干擾介損測試儀的工作原理

返回 打印
來源:儀天成電力  時間:2018/09/28  閱讀:
        全自動抗干擾介損測試儀主要用來進行電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量,具有測試速度快、精度高、使用方便可靠等很多特點,深受廣大電力工作者的歡迎,本文就以YTC309全自動抗干擾介損測試儀為例,來給大家簡單介紹全自動抗干擾介損測試儀的工作原理。

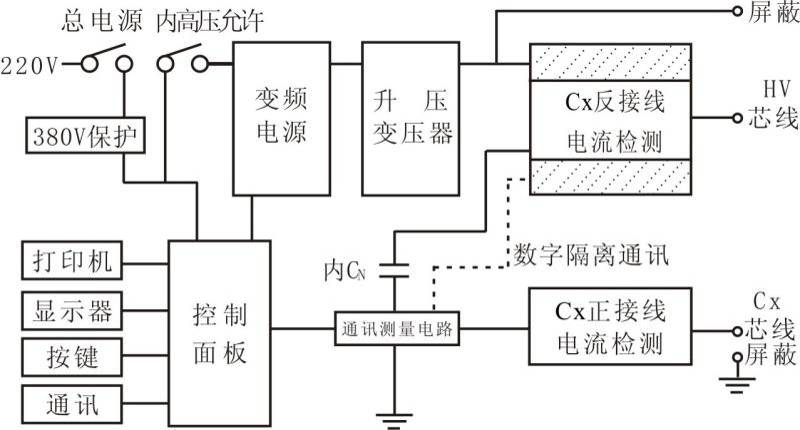

儀器結構:
        測量電路:傅立葉變換、復數運算等全部計算和量程切換、變頻電源控制等。
        控制面板:打印機、鍵盤、顯示和通訊中轉。
        變頻電源:采用SPWM開關電路產生大功率正弦波穩壓輸出。
        升壓變壓器:將變頻電源輸出升壓到測量電壓,最大無功輸出2KVA/1分鐘。
        標準電容器:內Cn,測量基準。
        CN電流檢測:用于檢測內標準電容器電流,10μA~1A,輸入電阻<2Ω。
        Cx正接線電流檢測:只用于正接線測量,10μA~1A,輸入電阻<2Ω。
        Cx反接線電流檢測:只用于反接線測量,10μA~1A,輸入電阻<2Ω。
        反接線數字隔離通訊:隔離電壓20kV,采用精密MPPM數字調制解調器,將反接線電流信號送到低壓側。
        工作原理:
        啟動測量后高壓設定值送到變頻電源,變頻電源用PID算法將輸出緩速調整到設定值,測量電路將實測高壓送到變頻電源,微調低壓,實現準確高壓輸出。根據正/反接線設置,測量電路根據試驗電流自動選擇輸入并切換量程,測量電路采用傅立葉變換濾掉干擾,分離出信號基波,對標準電流和試品電流進行矢量運算,幅值計算電容量,角差計算tgδ。反復進行多次測量,經過排序選擇一個中間結果。測量結束,測量電路發出降壓指令變頻電源緩速降壓到0V。

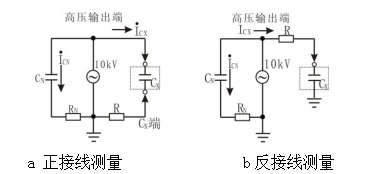

按被測試品是否接地分兩種測量方式,即正接線測量方式和反接線測量方式。兩種測量方式的原理如圖所示:
        在高壓電源的10kV側,高壓分兩路,一路給機內標準電容CN,此電容介損非常小,可以認為介損為零,即為純?nèi)菪噪娏鳎穗娏?可做為容性電流基準。在Cx試品一側,試品電流通過采樣電阻R采入機內,此可分解成水平分量和垂直分量見圖二所示,通過計算水平分量與垂直分量的比值即可得到tgδ值。
在上圖中Cx為非接地試品,試品電流從試品末端進入采樣電阻R,得到全電流值,在上圖中Cx為接地試品,機內Cx端直接接地,電流從試品高壓端到機內采樣電阻取得全電流值。
        不同廠家生產的介損測試儀工作原理大體上都是相似的,電力工作者在實際的使用過程中,需要根據實際情況,熟讀使用說明書,嚴格按照說明書來進行試驗。

湖北儀天成電力設備有限公司
2018年9月28日
